水电安装预埋管线全攻略,有些细节连老师傅都不知道!
来源: | 作者:subangroup | 发布时间: 2021-02-02 | 2526 次浏览 | 分享到:
水电安装预埋管线全攻略,有些细节连老师傅都不知道!ppr管索邦管和您分享这些细节
1、墙面预埋水电怎么做?水电安装走墙的话,安装难度比较高,但是用料最少。管路走墙面,与走顶比,可以节约装修成本,不需要大面积吊顶,但开槽比较难,对墙体受力结构有破坏作用。下面,就来看看墙体水电预埋安装的操作方法!

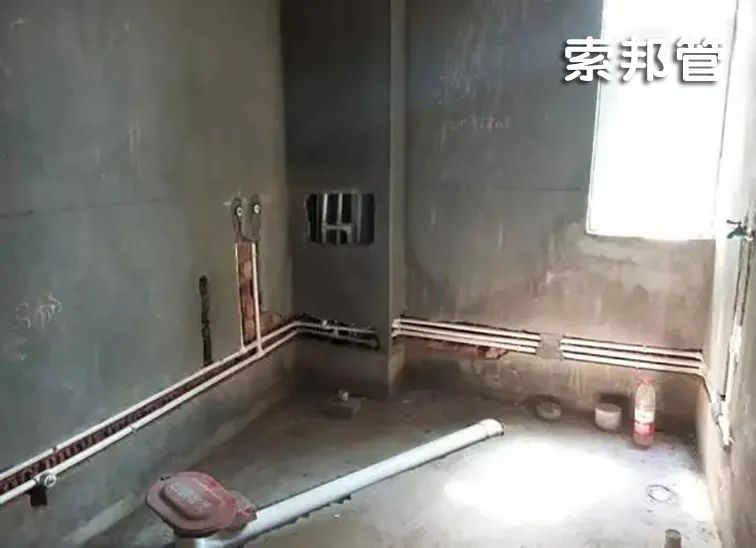

墙体水电管线预埋安装做法

1、主要材料:管材、管件、线盒、钢钉、铜丝、砂浆等;
2、施工要求:线盒尺寸偏差:5 mm;冷热水口水平间距:150 mm。
3、使用部位:墙体
4、施工要点:
(1)对各分部水电进行设计,绘制定位图,按照图纸进行定位、安装。
(2)墙体开槽:墙体砌筑完成后,按定位图在现场进行定位,利用土建1.00m的标高控制线控制标高,利用方正线控制水平位置。定位完成后弹墨线控制槽体的宽度,槽体的宽度为15mm+管外径+15mm,多根管则在两根管中间多预留15mm,槽体深度为1.5倍管外径。定位线画好后用专用切割机进行开槽,然后中心位置向两边打凿,完成后清理打凿后的垃圾。
(3)管材预埋:按定位图的位置在槽体中心预埋管材,预埋完成后用钢钉加铜丝固定,线盒面应与灰饼面相平,给水口面应超出灰饼面15mm,然后用砂浆将槽体补满。
  (4) 预埋完成后应在管材周围安装细密铁丝网。



2、水电安装预埋管线注意事项给排水部分
1、卫生间排水管的预留洞位置必须准确,避免二次修洞破坏结构。
2、有些卫生间或厨房的排水管与相邻阳台的排水相连,为了美观及不破坏结构,梁内可预埋刚制套管,避免以后打洞凿断钢筋。
3、外墙雨水管、空调冷凝水管预留洞时要考虑外墙保温的厚度,避免二次修洞。
4、室内排污管的标高比设计标高可以高出5-10cm,这样可避免室外排水管网的坡度太小 。

 5、在套管预留预埋阶段容易出现漏埋,砖墙的话以后可以开洞。如果是剪力墙、或者重要梁的部位是非常麻烦的解决的办法,必须逐个核实套管的预留个数和预留位置。
 6、在给水管暗敷中试压问题,若不试压漏水将会很麻烦,最好浇注地坪时给管道保压。漏水属于质量问题,按照规范要求进行打压,严把熔接质量关。
 7、做排水管时注意坡度:尤其是空调冷凝排水管,如果管子比较长,施工质量不好容易妨碍排水,导致返水至冷凝水盘漏水。解决办法:按照设计图纸标示的坡度,定好点,放好线,按照相应的间距,下料做好吊支架。
 8、给排水管的支吊架,有的施工人员为了节省费用,选择的型钢偏小,布置的数量没达到要求,或者布置的位置不合理。解决办法:在横管三通和弯头附近的地方一般要设置支吊架(此处一般受水流冲击力大些)。另外,对于upvc管而言,横管吊架设置的间距和它的dn直径相同,比如dn40的管吊架间距就为40cm。
9、UPVC排水管,使用的主材与管件要选优质品牌,胶水要符合要求,否则会出现接头处渗水,并且存在大面积漏水的隐患。

10、卫生间排水支管安装时,上面的排水甩口要及时进行封堵(一般用胶纸等封堵),以防碎砖及其他杂物掉入管内以后排水不畅。解决办法:接好管,及时封堵甩口,做好成品保护。

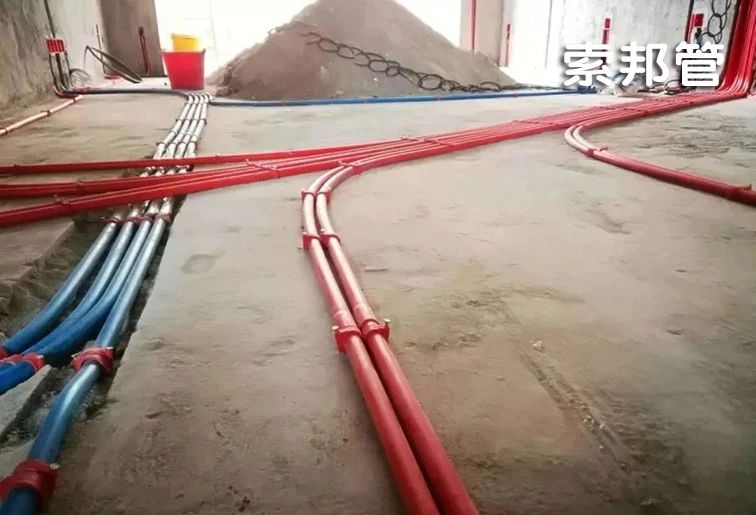

电气部分:
1、部分开关、插座被后续的给、排水管道、厨卫风道等掩盖,所以施工前必须结合土建预留预埋,考虑到位。
2、室内强、弱电插座盒位置不合理,强电盒距弱电盒距离太近,一般要求为20cm,特别是卧室的插座,后期业主装修时插座被衣柜、床遮住,造成业主不满意。

3、卫生间的开关尽量放在室外,若放在室内有淋浴的需加装防溅盒,使用不方便还会增加成本。
4、卫生间等电位联结线最好利用最近的柱筋引入(若有均压环更好)。
5、地下车库的电气预埋前结合风管、管道图纸,避免灯具与风管和管道重叠,造成后期灯具安装时敷设明线,增加造价及影响美观。
6、车库车库内有桥架,但过梁较大。局部桥架过梁时可采取梁中预埋钢制套管(套管的直径不宜过大),这样避免桥架从梁下上翻,影响车库的净高。
7、进地下车库的电缆保护管,套管必须出墙0.5m左右,便于后期电缆封堵及外墙防水。
8、提前准备后期配套设施的规划图纸,如供配电施工图纸及室外管网图。这样可以缩短交房时间和节约成本。
