最全面的电路布线技巧,看完成为“老司机”!
来源: | 作者:subangroup | 发布时间: 2022-01-12 | 1917 次浏览 | 分享到:

装修电路十分复杂,不过业主也不能当甩手掌柜,对相关的知识也要有基本的了解。所以本期企鹅君,就简单为大家科普一下家中布电的施工步骤和一些电路安排的基本知识。

家用电路布线基本步骤


第一步:定位

首先,要根据家中实际的电路用途,来确定哪里需要安装开关,哪里需要安装插座,什么地方装灯等等。可以点击下方蓝色字体超链接,做参考。


 水电安装不知道尺寸?放心,国家标准来啦!


第二步:开槽

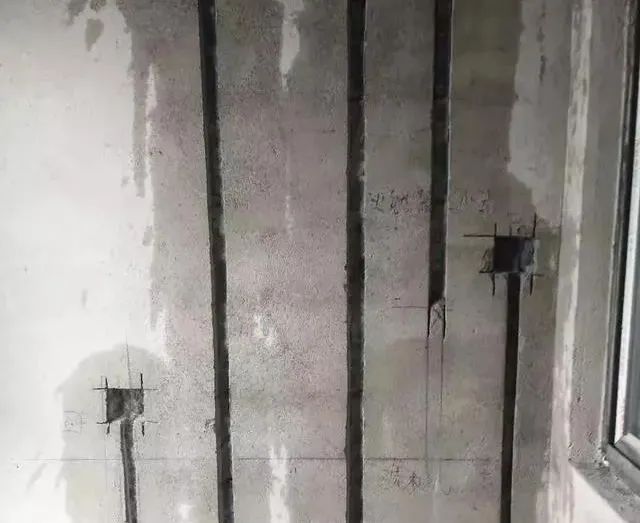

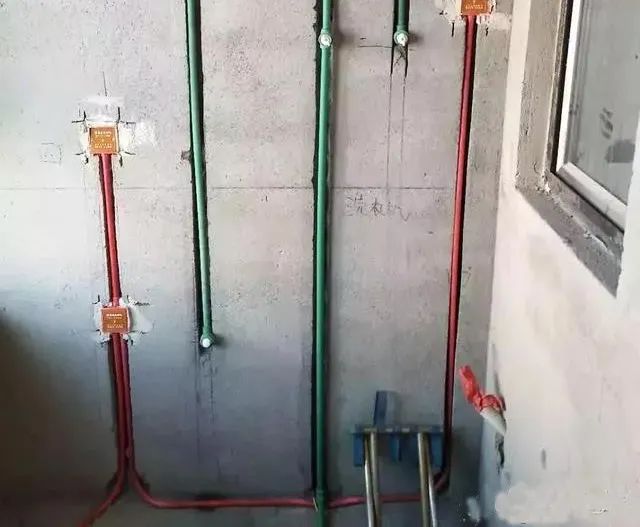

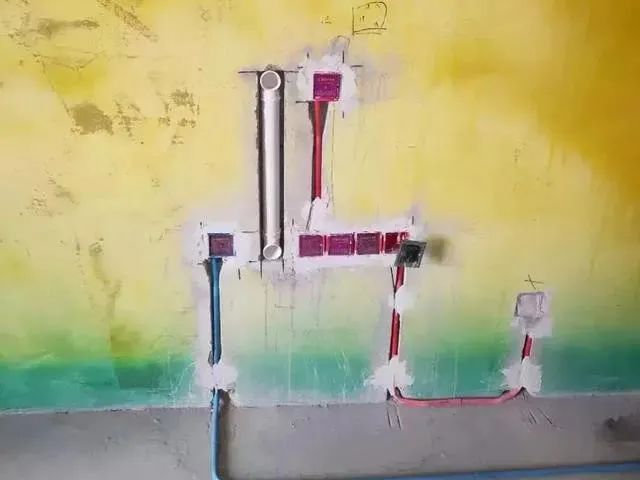

定位完成后,电工根据定位和电路走向,开布线槽。线路槽很有讲究,要横平竖直。开槽深度应一致,一般为PVC管直径的1.5倍,要求槽线笔直。

第三步:安装穿线管

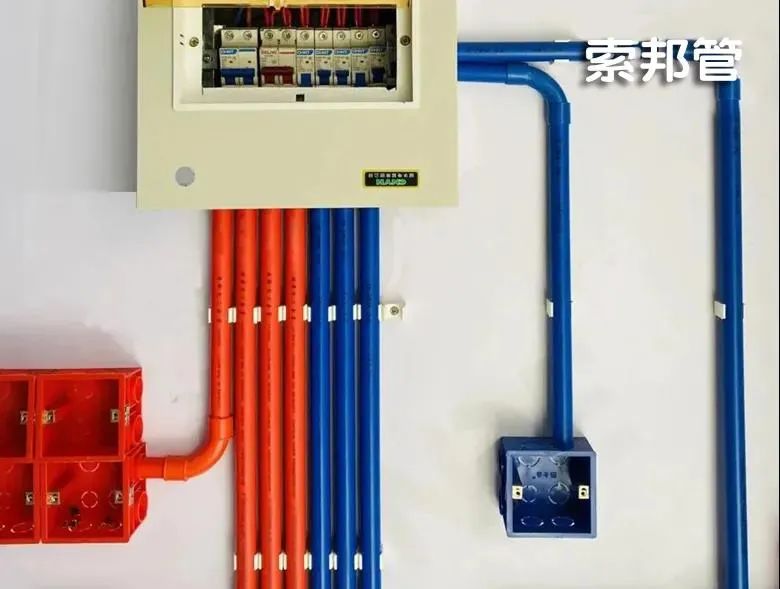

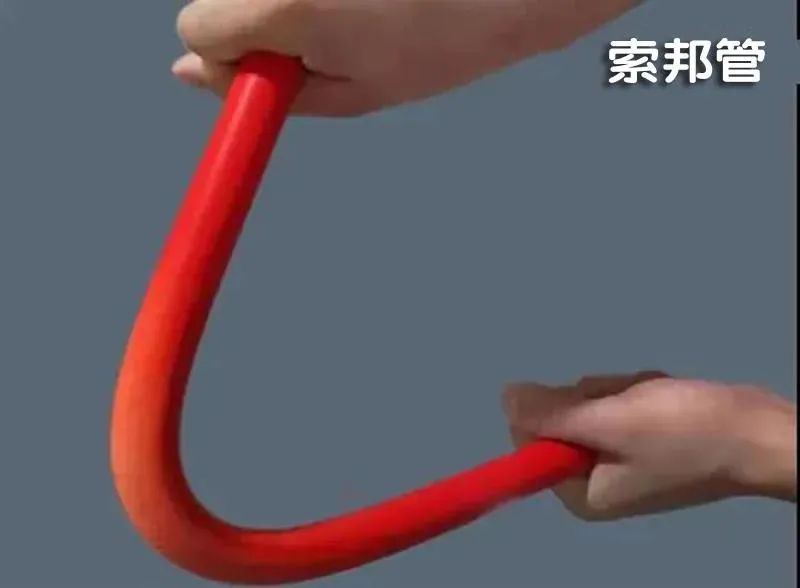

穿线管用PVC电工线管,管可以弯曲而不断裂,是布线的最好选择。因为它的转角是有弧度的,线可以随时更换,而不用开墙。

用索邦PVC-U电工线管,让生活用电更安全!

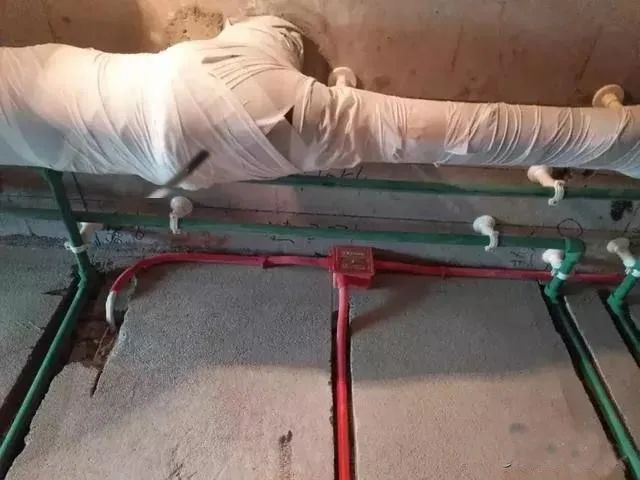

长距离的线管要用整管,使用弯管工具弯簧,弧度应该是线管直径的6倍。先排管,后分色穿线,便于以后线路升级、维修。
第四步:穿线
将电线穿入布好的管内,同一回路电线应穿入同根管内,电线总截面积(包括绝缘外皮)不应超过管内截面积的40%。

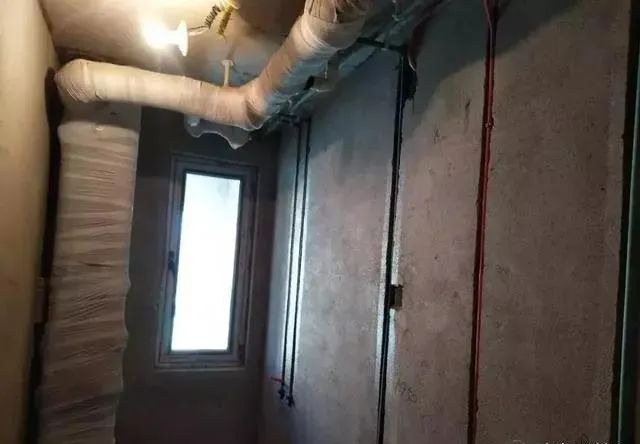

第五步:强弱电线距离
为防止信号干扰,强弱电的间距应为20公分,但很多施工达不到这个标准。如果达不到,就要对弱电进行屏蔽处理。强、弱电布线更不能同穿一根管内。
在家用电中,工作电压在交流220V以上为强电,以下为弱电。
家用电器中的照明灯具、电冰箱、电视机、音响设备(输入端)等用电器均为强电设备。强电箱,就是配电箱了。配电箱里面的电压一般为380/220V,用于电能配送。
家用电器中的电话、电脑、电视机的信号输入(有线电视线路)、音响设备(输出端线路)等用电器均为弱电电气设备。

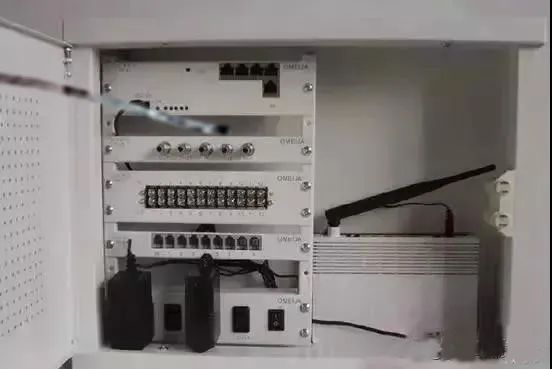

通常现在新建商品房的弱电箱,只是一个用于接线的空箱子。真正的数字弱电箱,集宽带网络路由,远程控制电话交换,有线电视分配等功能,实现对电话、电脑、电视、网络等设备的管理,主要可以解决网速慢的问题。弱电箱要选择光纤入户型的,要有插板(强电引入),要有光猫安装位置。
第六步:装接线盒、封线头

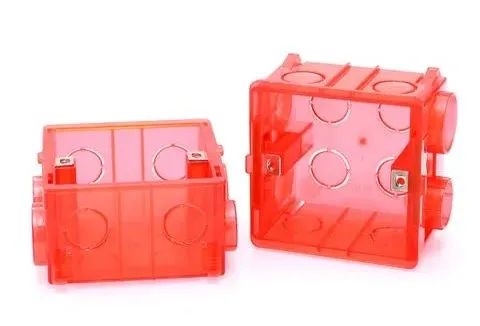

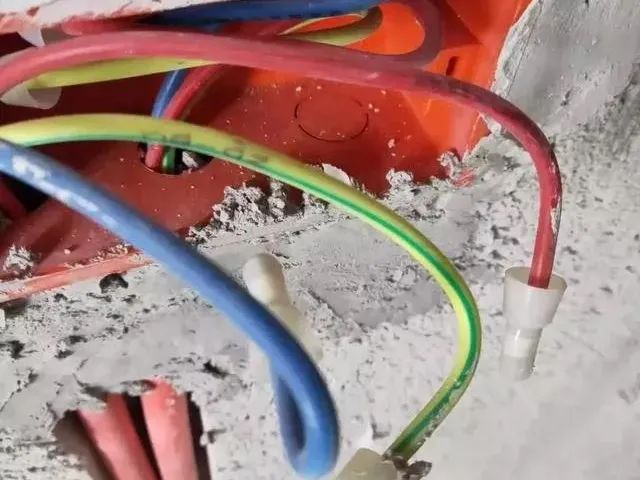

安装好接线盒,穿入配管导线的接头应设在接线盒内。为了安全,暗盒内的线头要用压线帽封好。

家用布线注意事项

1、当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒。因为拆装电线时,太长或弯曲多了,电线无法从穿线管中穿过去。

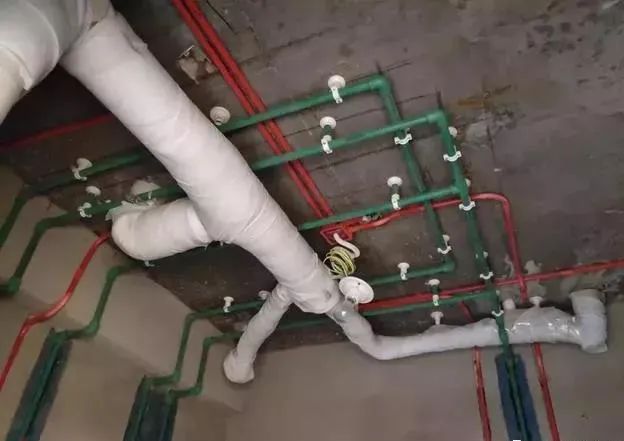

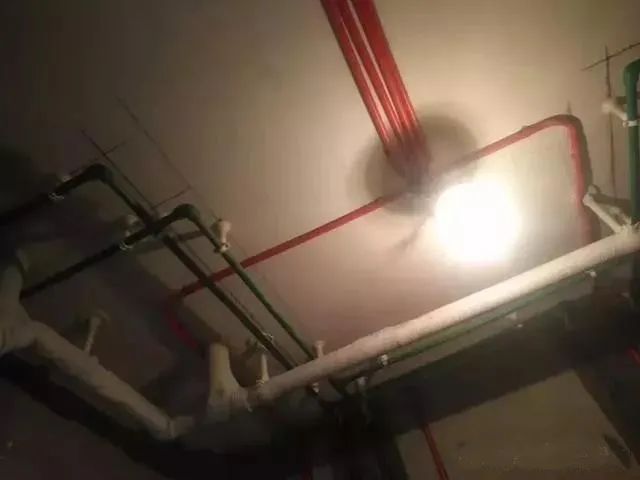

2、一般情况下,电线线路如与煤气管道、水管同一平面,则距离应≥100mm;不同平面的话,距离应≥50mm;空调挂机插座安装离地面需2米以上。

3、没有特别要求的前提下,插座安装应该离地30公分高度。

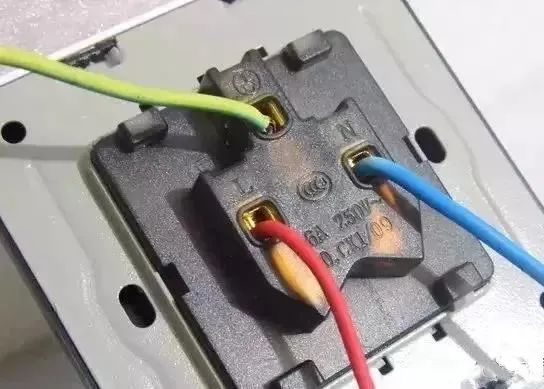

4、开关、插座面对面板,应该左侧零线,右侧火线。

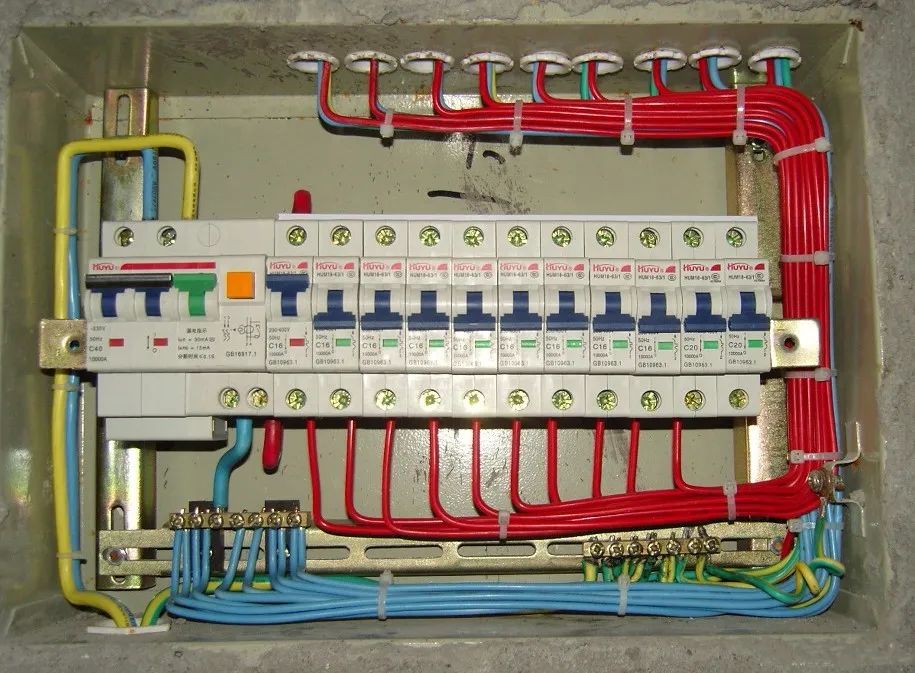

5、家里不同区域的照明、插座、空调、热水器等电路都要分组布线。一旦需要断电检修时,不会影响其他电器的正常使用。配电箱内应设动作电流30mA的漏电保护器,分数路控开,控开的工作电流应与终端电器的最大工作电流匹配。

6、标尺寸拍照留底:对线路进行拍照存档,方便以后维修。
